بخش 2: مبانی علمی و متالورژیکی استیل
فصل ۳: مبانی علمی و متالورژیکی فولاد زنگنزن
درک اهمیت گریدهای مختلف و دلایل کاهش هزینه، مستلزم درک مبانی علمی حاکم بر عناصر آلیاژی کلیدی است
۳.۱. نقش محوری کروم (Cr): علم پشت «لایه پسیو» (Passive Layer)
مقاومت فولاد زنگنزن یک خاصیت ذاتی و تودهای (Bulk) نیست، بلکه یک پدیدهی سطحی شگفتانگیز است.
- الزامات: افزودن حداقل 10.5% کروم به فولاد، الزامی است.1
- مکانیسم علمی: کروم موجود در آلیاژ، تمایل بسیار بالایی برای واکنش با اکسیژن (موجود در هوا یا آب) دارد. این واکنش به سرعت یک لایهی بسیار نازک (به ضخامت چند نانومتر یا ۲۰ تا ۳۰ انگستروم)، چسبنده، پایدار و نامرئی از اکسید کروم (عمدتاً Cr2O3) روی سطح فلز ایجاد میکند.1
- ثر محافظتی: این «لایهی پسیو» (Passive Film) یک مانع فیزیکی و شیمیایی بسیار مؤثر است که از رسیدن اکسیژن و سایر عوامل خورنده (مانند یونهای کلرید) به آهنِ (Fe) آسیبپذیر در زیر آن جلوگیری میکند.2
- قابلیت خودترمیمشوندگی (Self-Healing): شگفتانگیزترین ویژگی این لایه، قابلیت «خودترمیمشوندگی» آن است. اگر سطح فلز خراشیده یا ساییده شود، کرومِ تازهی در معرض دید، بلافاصله با اکسیژن محیط واکنش نشان داده و لایهی پسیو را در آن نقطه بازسازی میکند.1 این همان دلیلی است که فولاد زنگنزن، حتی پس از خراشیدگی، زنگ نمیزند.
۳.۲. نقش نیکل (Ni): تثبیتکننده ساختار آستنیتی و مهندسی خواص مکانیکی
اگر کروم «محافظت شیمیایی» را فراهم میکند، نیکل «قابلیت استفاده مکانیکی» را مهندسی میکند.
- نقش اصلی: نیکل یک «تثبیتکنندهی آستنیت» (Austenite Stabilizer) قوی است.45

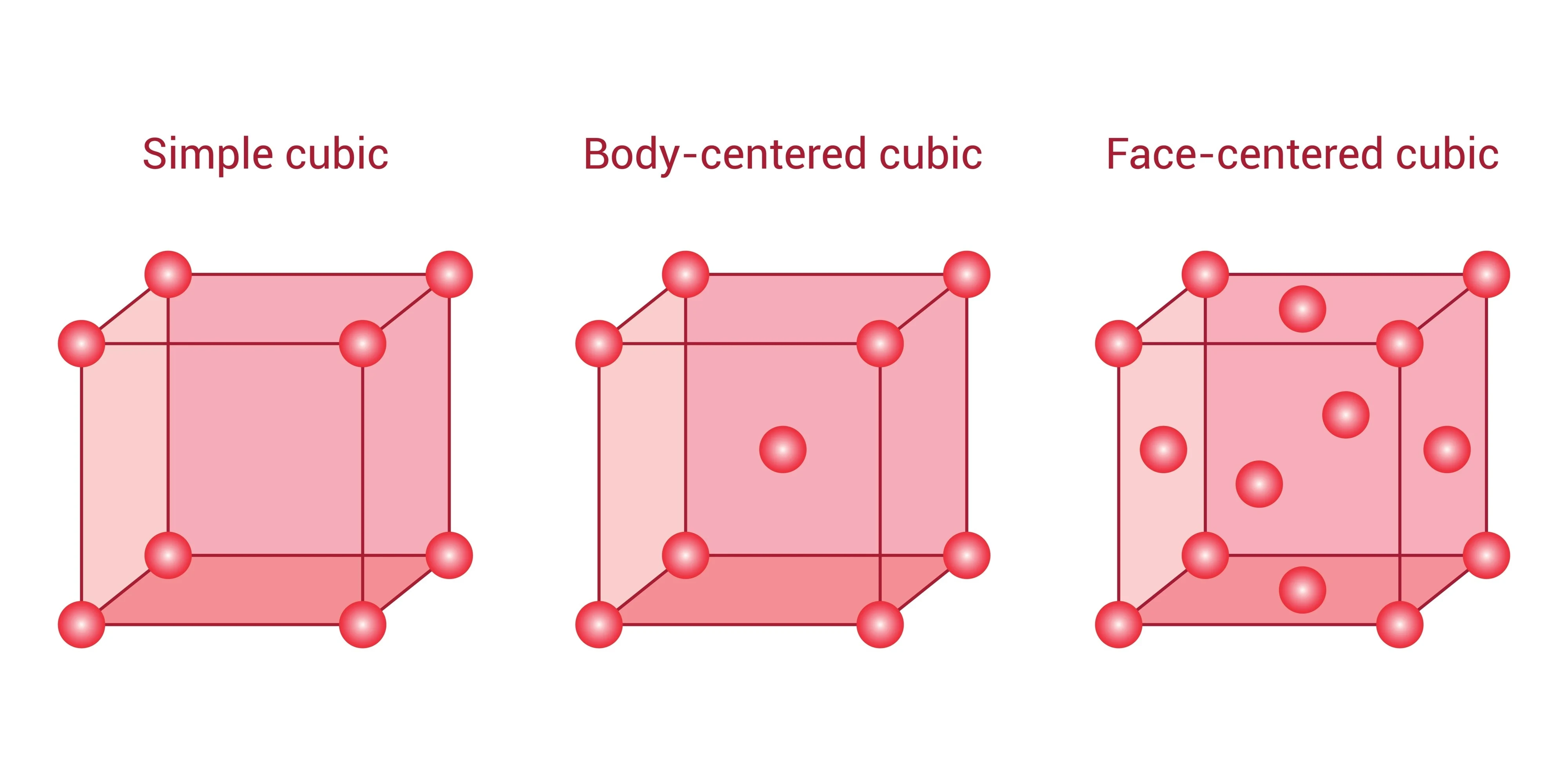

- مکانیسم متالورژیکی: فولاد کربنی و فولادهای زنگنزن فریتی، در دمای اتاق دارای ساختار کریستالی مکعبی مرکز-بدنی (BCC) به نام «فریت» (Ferrite) هستند. افزودن نیکل (معمولاً به میزان 7% یا بیشتر) ساختار کریستالی را وادار میکند که حتی پس از سرد شدن تا دمای اتاق، در فاز «آستنیت» (Austenite) که دارای ساختار مکعبی با وجوه مرکزدار (FCC) است، باقی بماند.40
- چرا ساختار آستنیتی (FCC) مهم است؟
- انعطافپذیری و شکلپذیری (Ductility/Formability): ساختار FCC ذاتاً بسیار انعطافپذیرتر از ساختار BCC است. این ویژگی به فولادهای آستنیتی (مانند گرید ۳۰۴) اجازه میدهد تا به راحتی تحت فرآیندهای شکلدهی عمیق (مانند کشش برای ساخت سینک آشپزخانه یا قابلمه) قرار گیرند بدون آنکه ترک بخورند.47
- چقرمگی (Toughness): فولادهای آستنیتی چقرمگی فوقالعادهای دارند، بهویژه در دماهای بسیار پایین (کرایوژنیک)، جایی که فولادهای دیگر به شدت شکننده میشوند.45
- قابلیت جوشکاری: این گریدها به طور کلی بهترین قابلیت جوشکاری را در میان خانوادههای فولاد زنگنزن دارند.47
- خواص دیگر: نیکل همچنین به مقاومت در برابر خوردگی در محیطهای اسیدی خاص و افزایش استحکام در دماهای بالا کمک میکند.45
درک «همافزایی کروم-نیکل» (Cr-Ni Synergy) برای درک گریدهای سری ۳۰۰ (که پرکاربردترین گریدها در جهان هستند) ضروری است: کروم لایهی پسیو را ایجاد میکند (ضد زنگ) و نیکل ساختار آستنیتی را ایجاد میکند (قابل استفاده و انعطافپذیر).
۳.۳. درک گریدها: یک تحلیل ساختاری
ترکیب شیمیایی (میزان Cr, Ni, C, Mo و غیره) ریزساختار (Microstructure) آلیاژ را تعیین میکند و این ریزساختار است که خواص مکانیکی، مغناطیسی و مقاومت به خوردگی، و در نتیجه «گرید» و کاربرد آن را مشخص میکند.48 پنج خانوادهی اصلی فولاد زنگنزن در جدول زیر خلاصه شدهاند.
جدول ۱: خلاصهی مقایسهای خانوادههای اصلی فولاد زنگنزن
خانواده گرید (مثال)ریزساختارعناصر آلیاژی کلیدیخواص اصلیمغناطیسی؟
آستنیتی (Austenitic) (گرید ۳۰۴، ۳۱۶)FCC (آستنیت)Cr + Ni (نیکل)انعطافپذیری عالی، جوشپذیری عالی، مقاومت به خوردگی عالی 47خیرتجهیزات آشپزخانه، مخازن شیمیایی، تجهیزات پزشکی، معماری 40فریتی (Ferritic) (گرید ۴۳۰، ۴۰۹)BCC (فریت)فقط Cr (کروم)مقاومت به خوردگی متوسط، ارزان، شکلپذیری محدود 13بلهتریمهای خودرو، سیستمهای اگزوز، لوازم خانگی ارزانقیمت 48مارتنزیتی (Martensitic) (گرید ۴۱۰، ۴۲۰)BCT (مارتنزیت)Cr + C (کربن)استحکام و سختی بسیار بالا (قابل عملیات حرارتی)، مقاوم به سایش 48بلهکارد و چنگال، تیغههای توربین، ابزار جراحی، ابزار برشی 48دوپلکس (Duplex) (گرید ۲۳۰۴)BCC + FCC (فریت + آستنیت)Cr + Ni(کمتر) + Nاستحکام بسیار بالا (دو برابر آستنیتی)، مقاومت عالی به خوردگی تنشی (SCC) 13بلهصنایع نفت و گاز زیر آب، کارخانههای شیمیایی، مخازن تحت فشار 13رسوب-سختشونده (PH) (گرید 17-4 PH)مارتنزیت/آستنیتCr + Ni + Cu/Alاستحکام و سختی بسیار بالا (از طریق پیرسختی)، مقاومت به خوردگی خوب 50بلهقطعات هوافضا، شفتهای با استحکام بالا 50
فصل ۴: نتیجهگیری تحلیلی: از آزمایشگاه تا زیرساخت جهانی
تحلیل تاریخچه و فناوری فولاد زنگنزن نشان میدهد که ظهور این مادهی حیاتی، یک فرآیند دو مرحلهای بوده است: یک «تکامل» علمی طولانی و یک «انقلاب» فناورانهی ناگهانی.
مرحلهی اول، «تکامل کشف»، یک فرآیند ۱۰۰ ساله بود که از مشاهدات آزمایشگاهی پراکنده (برتیه و فارادی در دههی ۱۸۲۰) آغاز شد، با نقشهبرداری متالورژیکی (گیه در ۱۹۰۴-۱۹۰۶) ادامه یافت و در نهایت به اختراع تجاری همزمان دو خانوادهی اصلی آلیاژی (مارتنزیتی توسط بریرلی و آستنیتی توسط ماور و اشتراوس در ۱۹۱۲-۱۹۱۳) منتهی شد.
با این حال، این اختراع به تنهایی کافی نبود. فولاد زنگنزن تا نیم قرن بعد، به دلیل «پارادوکس کربن-کروم»، یک مادهی گرانقیمت، لوکس و استراتژیک باقی ماند.
مرحلهی دوم، «انقلاب تولید» در دهههای ۱۹۵۰ تا ۱۹۷۰ بود. این انقلاب، نه بر پایهی شیمی آلیاژ، بلکه بر پایهی فناوری فرآیند (Process Technology) بود. معرفی فرآیند AOD با حل ترمودینامیکی پارادوکس کربن-کروم، امکان استفاده از مواد اولیهی ارزان (فروکروم پرکربن) را فراهم کرد و هزینهی مواد را به شدت کاهش داد. به موازات آن، پیادهسازی ریختهگری مداوم، ضایعات را حذف، مصرف انرژی را بهینه و بهرهوری تولید را به شدت افزایش داد.
ترکیب سهگانهی EAF (ذوبکنندهی سریع)، AOD (پالایشگاه کارآمد) و CC (شکلدهندهی پیوسته)، فرآیند تولید را از یک عملیات دستهای، کند و گران، به یک خط مونتاژ مایع، سریع و با توان عملیاتی بالا تبدیل کرد. این نوآوریهای فرآیندی بودند که «اقتصاد مقیاس» را ممکن ساختند و فولاد زنگنزن را از یک فلز خاص آزمایشگاهی به مادهای بنیادی برای زیرساختهای مدرن، پزشکی، انرژی و زندگی روزمره تبدیل کردند.
